Wire harness per OEM macchine off-highway

Cablaggi cabina e telaio per macchine agricole, movimento terra e veicoli industriali.

Produciamo wire harness su disegno per costruttori OEM di macchine off-highway: lotti da 50 a 10.000 pezzi all'anno, prototipazione in 2-3 settimane, processo qualificabile in PPAP.

Richiedi RFQ Come lavoriamo
1987
Anno di fondazione
50–10k
Pezzi/anno per harness
2-3 sett.
Prototipo su disegno
100%
Test elettrico su ogni pezzo

Voi costruite macchine off-highway.
Il cablaggio fatelo fare a noi.

Tenere in casa la produzione di wire harness, per un costruttore di trattori, telescopici, escavatori o piattaforme aeree, vuol dire immobilizzare presse di crimpatura, qualifiche di processo, magazzino connettori e tracciabilità di lotto. Risorse che vi servono per progettare la macchina, non per assemblarne i cavi.

Il cablaggio lo facciamo noi. Voi pensate alla macchina.

Settori serviti

Wire harness per ogni macchina che lavora fuori strada

Cabina, telaio, sub-assembly. Dai trattori specializzati ai telescopici, dai motocoltivatori alle piattaforme aeree.

Macchine agricole

Trattori specializzati, motocoltivatori, mietitrebbie, rotopresse, trapiantatrici, attrezzature da vigneto e frutteto.

Movimento terra

Escavatori, dumper, terne, pale meccaniche, bulldozer, rulli compattatori e mezzi da cantiere.

Sollevamento

Telehandler, carrelli elevatori, piattaforme aeree autocarrate, gru telescopiche, sollevatori industriali.

Veicoli speciali

Spazzatrici stradali, mezzi municipali, gatti delle nevi, veicoli forestali, transporter agricoli.

Processo

Dalla RFQ al primo lotto seriale

Lavoriamo come reparto interno esteso del vostro ufficio acquisti. Un interlocutore tecnico unico, processo qualificabile in PPAP.

01

RFQ e analisi tecnica

Riceviamo schemi elettrici, distinte materiali, layout cabina o disegni 3D. NDA firmato dove richiesto.

02

Quotazione e DFM

Quotazione dettagliata + suggerimenti Design For Manufacturing per ridurre costo e tempi di assemblaggio.

03

Prototipo

Primo prototipo entro 2-3 settimane su tavola di assemblaggio dedicata. Validazione presso il vostro stabilimento.

04

PPAP e serie

Documentazione PPAP, capability di processo, kick-off serie con tracciabilità lotto e test elettrico al 100%.

Perché Caramello

Il fornitore che gli OEM italiani cercano e raramente trovano

I grandi cablatori globali partono da 10.000 pz. I terzisti artigianali non hanno qualità di processo. Noi siamo nel mezzo, con un focus chiaro.

Lotti su misura per OEM medi

La nostra fascia ottimale è 50–10.000 pezzi/anno per codice. Processo e prezzo dimensionati per chi non ha i volumi automotive ma vuole qualità di processo automotive.

Prototipazione in 2-3 settimane

Tavole di assemblaggio dedicate per ogni codice. Modifiche di disegno gestite in giornata. Tempi compatibili con i vostri cicli di sviluppo nuovi modelli.

Specifiche del settore conosciute

Conosciamo i requisiti reali del settore: connettori Deutsch DT/DTM/HD30, vibrazioni continue, IP67/IP69K, range termico esteso, capitolati OEM.

Test elettrico 100%

Ogni pezzo prodotto passa test elettrico funzionale prima della spedizione. Continuità, isolamento, polarità verificati su banco con report archiviato per ogni lotto.

Etichetta QR per ogni lotto

Su richiesta apponiamo un'etichetta adesiva con QR code univoco per ogni lotto: dal QR risalite a data di produzione, operatore, codice articolo, esito test elettrico, distinta materiali e certificato di conformità. Compatibile con qualsiasi MES o sistema gestionale aziendale.

Volentieri con startup e nuovi progetti

Lavoriamo con startup, primi prototipi, modelli in sviluppo. Lotti a partire da 50 pezzi, supporto in fase di co-design, nessun minimo proibitivo: vi seguiamo dal prototipo alla serie.

Tutto fatto a Demonte (CN)

Produzione interamente in Italia, in un unico stabilimento in Via Divisione Cuneense 14. Siamo a 1-3 ore di trasporto dai principali OEM agricoli e movimento terra del Nord Italia. Visita tecnica possibile in qualunque momento.

Partner tecnologici

I componenti che il settore off-highway considera standard

Non improvvisiamo. Lavoriamo con marchi e specifiche riconosciuti dai vostri uffici tecnici e dai vostri capitolati.

Connettori per applicazioni mobili

Deutsch

DT, DTM, HD30 — sigillati IP67/IP69K

TE Connectivity

AMP Superseal, MCP, sigillati per cabina

Molex

MX150, sigillati 1.50/2.50/2.80

Phoenix Contact

M12, M8, sensoristica industriale

Cavi specifici off-highway

FLRY-B / FLRY-A

Standard automotive ISO 6722

Cavi schermati CAN bus

Twisted pair per ISOBUS / J1939

Cavi multipolari OL flex

Per attuatori e sensori in cabina

Protezioni e materiali

Raychem DR-25

Guaina termorestringente alta resistenza

Tubo corrugato PA6

Protezione meccanica modulare

Nastri tessili

Anti-abrasione e anti-rumore

Fascette HellermannTyton

UV resistenti per outdoor

Tecnologie di processo

Videojet

Marcatura inkjet permanente su isolante

Presse di crimpatura calibrate

Pull test campionario per lotto

Banchi test elettrico

Continuità + isolamento 100% pezzi

Lavoriamo anche su capitolato cliente per mantenere coerenza con i vostri standard interni ↓

Siglatura

Marcatura inkjet diretta su filo

Per harness destinati a macchine off-highway la rintracciabilità del singolo conduttore è essenziale per service, after-sales e diagnosi guasti in campo.

La nostra linea di siglatura usa una marcatrice Videojet per stampa inkjet permanente direttamente sull'isolante del cavo, senza fascette adesive che si staccano dopo qualche stagione di vibrazioni e umidità.

  • Marcatura permanente, leggibile dopo anni di campo
  • Codifica conforme al vostro schema elettrico
  • Compatibile con cavi FLRY e cavi schermati
  • Capacità interna riavviabile in 15 giorni su richiesta cliente

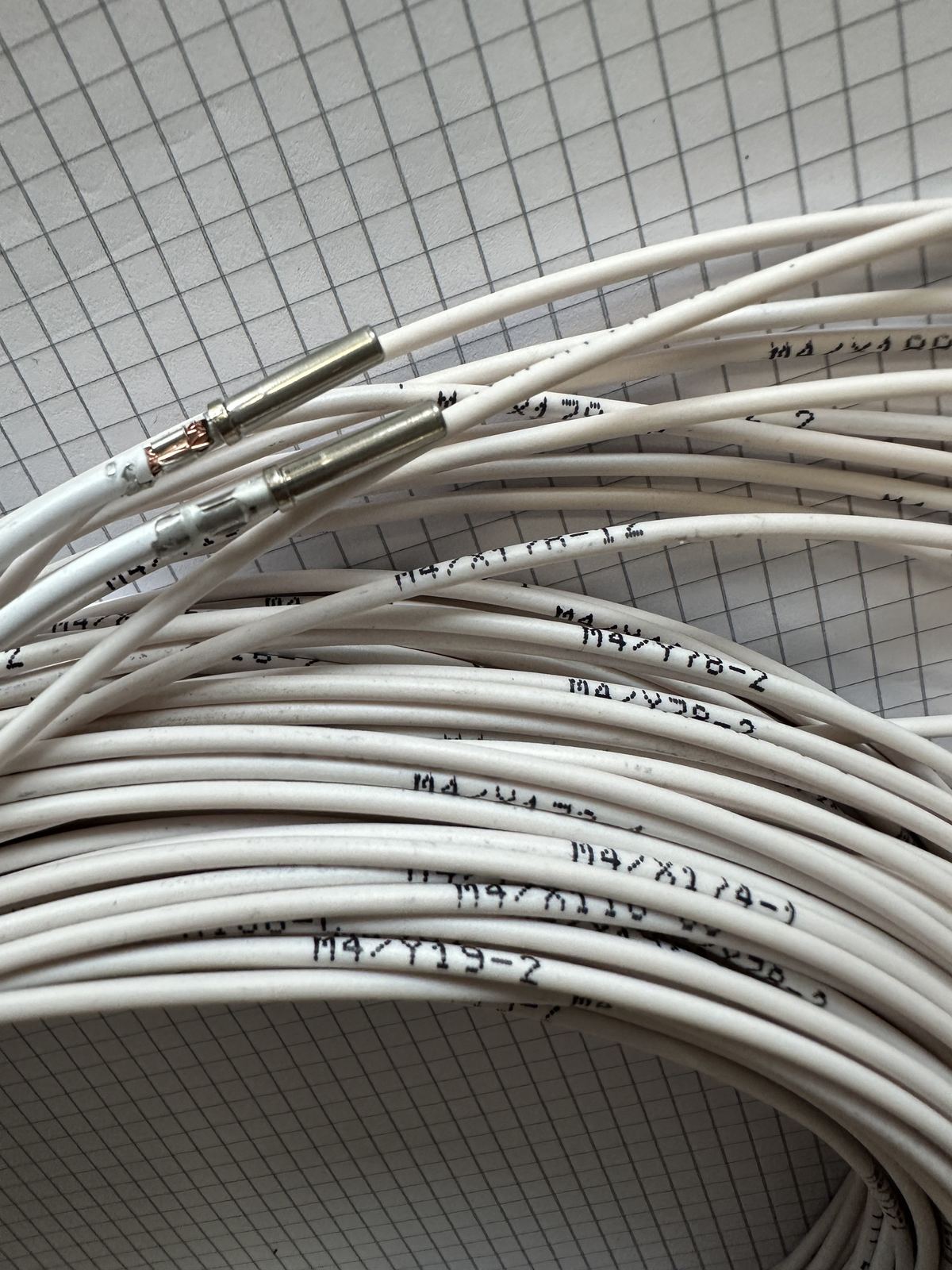

Conduttori cablaggi siglati con marcatura inkjet permanente Videojet
Conduttori siglati — risultato finale
La marcatrice Videojet in funzione

Capacità del reparto

Scheda tecnica

Quello che un Purchasing o R&D Manager vuole vedere prima di un primo contatto.

Volumi

  • Lotto minimo50 pz
  • Lotto seriale tipico50–10.000 pz/anno
  • Massimo volume~30.000 pz/anno
  • Codici attivi gestitiDecine simultaneamente

Tempistiche

  • Quotazione su RFQ3-5 giorni
  • Primo prototipo2-3 settimane
  • Pre-serie4-6 settimane
  • Lead time serialeSu forecast

Processo

  • CrimpaturaPresse calibrate
  • Verifica crimpaturaPull test campionario
  • Test elettrico100% pezzi
  • TracciabilitàLotto e operatore
  • Etichetta QR per lottoSu richiesta

Connettori gestiti

  • DeutschDT, DTM, HD30
  • TE / AMPSuperseal, MCP, MQS
  • MolexMX150, MicroFit
  • M8 / M12Sì (Phoenix, Weidmüller)

Protezioni e classi

  • Grado IPFino a IP69K
  • Range temperatura-40 / +125 °C
  • Marcatura cavoInkjet su isolante
  • NormeIEC 60204-1, ISO 6722

Documentazione

  • PPAPSu richiesta
  • Cert. conformitàPer ogni lotto
  • CAD input accettatiDWG, DXF, PDF, Excel
  • Visite tecnicheSempre benvenute

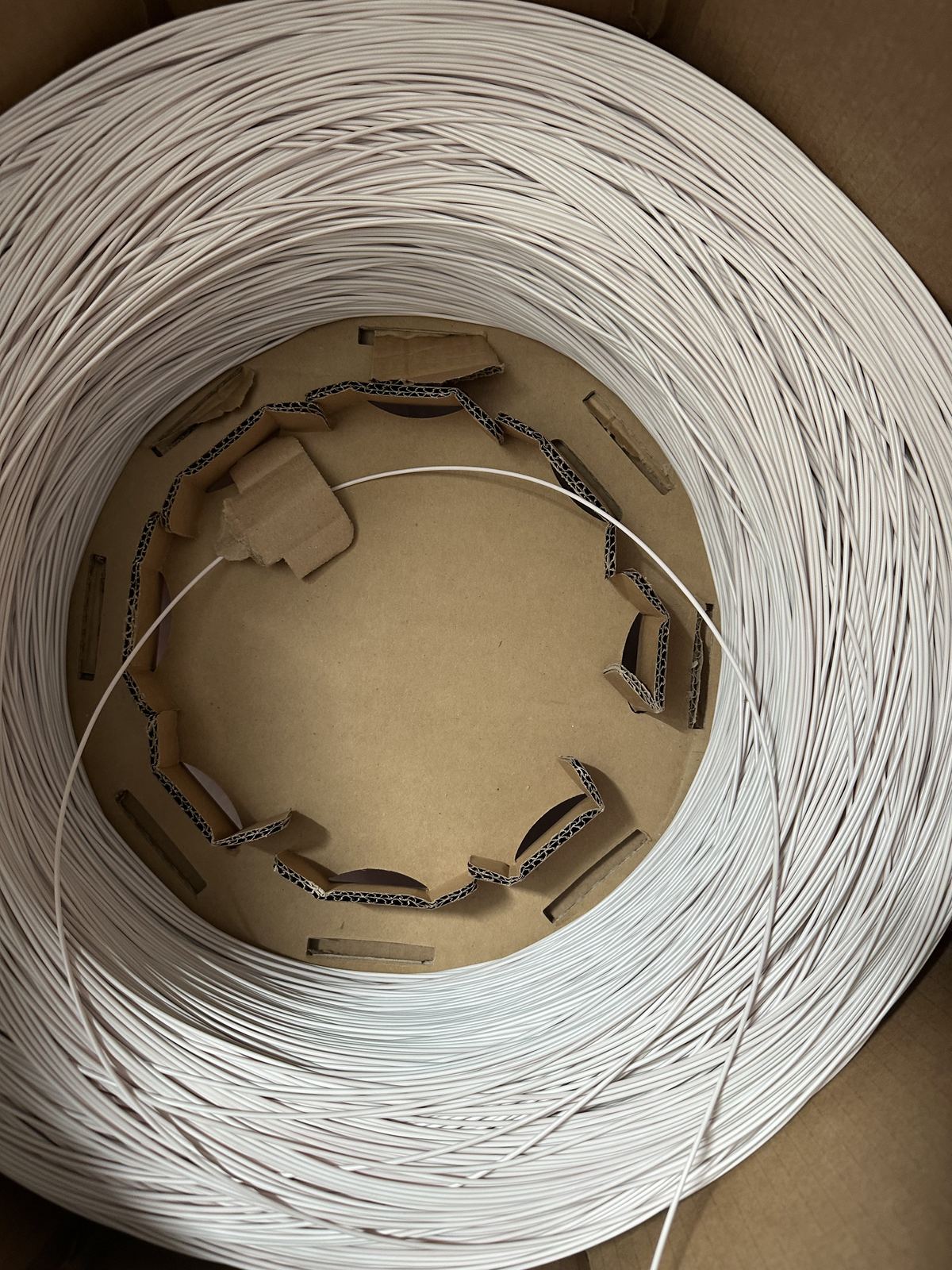

Bobina di cavo per cablaggi off-highway nel nostro reparto produttivo a Demonte

Dal nostro reparto

Produzione reale, a Demonte

Lo stabilimento è in Via Divisione Cuneense 14, Demonte (CN). Bobine di cavo automotive, tavole di assemblaggio dedicate per ogni codice, banco di siglatura Videojet, banchi di test elettrico.

Per gli OEM del Nord Italia siamo a 1-3 ore di trasporto. Per noi un nuovo prototipo non è un'eccezione da incastrare nel piano di produzione: è quello che facciamo regolarmente.

Visite tecniche sempre benvenute, su appuntamento, anche con il vostro ufficio qualità o R&D.

Avete un progetto che integra anche quadri elettrici, automazione o IoT?

Se il vostro cablaggio fa parte di un sistema più ampio che comprende quadri di potenza, PLC, gateway IoT o telemetria a bordo macchina, abbiamo una divisione dedicata che lo gestisce.

Vedi cablaggio.caramellosrl.com →
